Detail produk:
|
Nama: | Pegangan Mekanik Empat Tali | Kapasitas: | Disesuaikan |
---|---|---|---|
Tali No.: | 4 | Adaptasi: | Derek Atas |
Aplikasi: | Bahan curah | Warna: | Disesuaikan |
Kondisi: | baru | Jaminan: | 12 bulan |
Cahaya Tinggi: | Crane Grab Bucket 0.75m3,4 Rope Crane Grab Bucket,empat tali ambil 0.75m3 |
Yellow 4 Rope Crane Grab Bucket 0,75 m³ 1 m³ Tipe Berat Ringan
Deskripsi Grab Bucket 4 Rope Crane
Pegangan empat tali terutama digunakan bersama dengan derek jembatan atau gantry dengan dua set drum pengangkat untuk mengambil semua jenis tumpukan lepas untuk memuat, membongkar, memutar tumpukan dan operasi lainnya.
Menurut kategori bahan yang digenggam dan kebutuhan pengguna, bentuk bukaan bergigi, balok paralel, operasi bawah air, dll. Dapat dirancang.
Data Teknis 4 Rope Crane Grab Bucket
Mekanisme Grab | |||||||||
volume | m³ | 0,75 | 1 | 1.5 | 2.5 | 3 | 4 | 2 | 5 |
Jenis | Lampu | Berat | Sedang | Lampu | Sedang | Lampu | Berat | Lampu | |
Proporsi bahan | t/m³ | ≤1.7 | ≤2.0 | ≤1.6 | ≤1.0 | ≤1.6 | ≤1.0 | ≤2.5 | ≤1.0 |
Menangkap materi | T | 1.275 | 2 | 2.4 | 2.5 | 4.8 | 4 | 5 | 5 |
Persentase katrol | 3 | 5 | 5 | 5 | 5 | 3 | 5 | 5 | |
Diameter kawat baja | mm | 13 | 16 | 16 | 16 | 19.5 | 19.5 | 19.5 | 19.5 |
Waktu pembukaan dan penutupan | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
Diameter katrol | mm | 260 | 360 | 360 | 360 | 500 | 500 | 500 | 500 |
Ton derek hoist korek api | T | 3 | 5 | 5 | 5 | 8 | 8 | 10 | 10 |
Berat ambil sendiri | T | 1.14 | 2.1 | 1.95 | 2.2 | 3.7 | 3.9 | 4.9 | 4.4 |
Tinggi total pegangan | mm | 2246 | 2650 | 3026 | 3280 | 3290 | 3370 | 3915 | 4300 |
Catatan | Desain sebagai permintaan pelanggan | ||||||||
Informasi di atas hanya untuk referensi, parameter detail berdasarkan berat angkat yang berbeda. |
4 Prinsip Mekanik Rope Crane Grab Bucket
Pegangan empat tali terdiri dari penyangga, rahang, dan balok.Tindakan reklamasi dari pegangan empat tali dikendalikan oleh drum pengangkat dan drum pembuka dan penutup pada derek.Ujung dari dua tali kawat yang dililitkan pada drum pengangkat dipasang pada cangkang baji kepala pegangan.Cangkang baji dan pegangan Kepala berengsel, dan tali kawat menggerakkan ember pegangan untuk naik dan turun melalui cangkang baji saat drum pengangkat berputar;dua tali kawat yang dililitkan pada drum pembuka dan penutup dililitkan di antara kepala ember ambil dan katrol balok melalui katrol pemandu untuk mengontrol pergerakan ember ambil.Pembukaan dan penutupan.Saat mengambil kembali material, grab bucket diturunkan ke tumpukan material dalam keadaan terbuka (reel pembuka dan penutup tidak bergerak saat ini), dan reel pembuka dan penutup dimulai pada arah pengangkatan (tali pengangkat tidak bergerak). bergerak).Pelat rahang ember ambil menggali ke dalam material.Setelah grab bucket benar-benar tertutup, drum pengangkat dan drum pembuka dan penutup diaktifkan secara bersamaan untuk mengangkat grab bucket yang terisi penuh ke ketinggian tertentu.Drum ditutup (drum pengangkat tidak bergerak), dan ember ambil dibuka untuk dibuang.

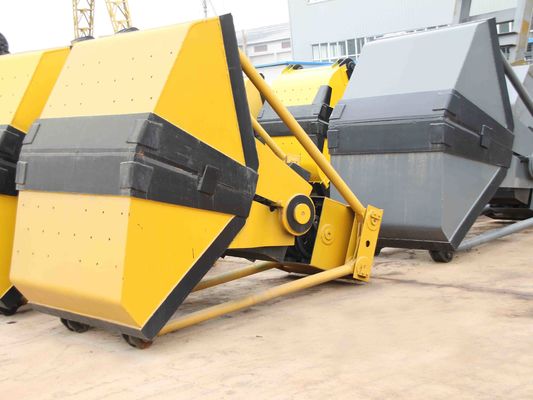

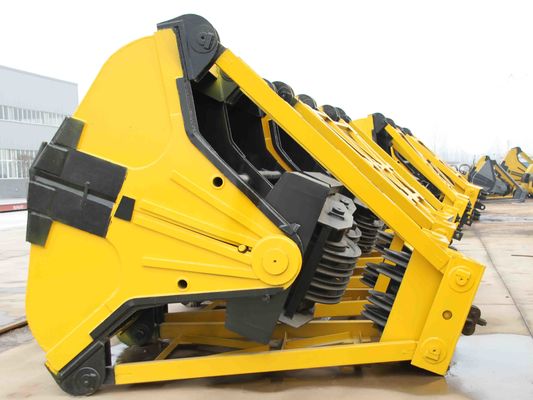

4 Gambar Rope Crane Grab Bucket
